Bagi pengguna software CAD, memahami tampilan awal atau workspace sangat penting sebelum mulai menggambar. ZWCAD 2024 hadir dengan antarmuka yang mirip AutoCAD, sehingga memudahkan pemula maupun profesional untuk cepat beradaptasi. Pada artikel ini, kita akan membahas bagian-bagian utama dari Workspace ZWCAD 2024 berdasarkan tampilan standar.

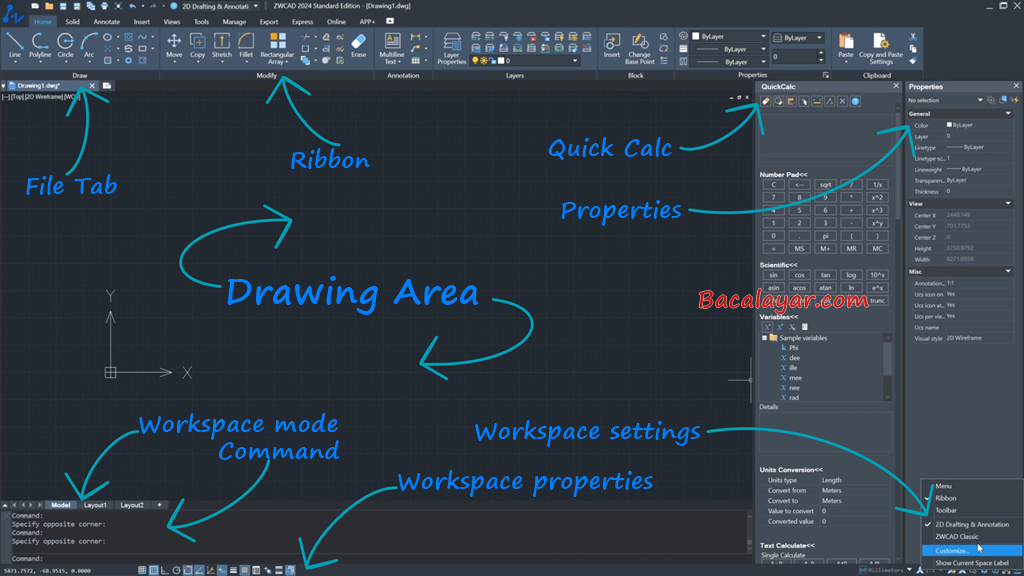

Bagian-Bagian Utama Workspace ZWCAD 2024
1. File Tab
File Tab terletak di bagian atas dan berfungsi untuk membuka serta berpindah antar file gambar. Dengan tab ini, Anda bisa bekerja dengan beberapa proyek sekaligus tanpa perlu menutup file sebelumnya.
2. Ribbon
Ribbon adalah kumpulan menu dan tool utama, seperti Draw, Modify, Annotation, Insert, hingga Export. Fungsi ini memudahkan pengguna mengakses perintah secara visual tanpa harus menghafal semua command.
3. Drawing Area
Drawing Area adalah area kerja utama tempat Anda membuat objek 2D atau 3D. Semua desain, garis, hingga model teknik dikerjakan di area ini.
4. Command Line
Terletak di bagian bawah, Command Line adalah fitur penting bagi pengguna CAD. Dengan mengetik perintah (misalnya LINE, CIRCLE, atau MOVE), Anda dapat bekerja lebih cepat dan presisi.
5. Workspace Mode & Settings
Di bagian kiri bawah terdapat pilihan Model / Layout untuk berpindah dari ruang gambar utama ke ruang layout cetak. Sedangkan pada bagian kanan bawah ada Workspace Settings yang memungkinkan Anda menyesuaikan tampilan sesuai kebutuhan (Ribbon, Toolbar, Classic, dsb).
6. Properties Panel
Panel Properties di sisi kanan digunakan untuk mengatur detail objek, mulai dari layer, warna, garis, dimensi, hingga koordinat posisi. Panel ini sangat membantu untuk mengedit objek secara cepat tanpa perlu masuk ke menu lain.
7. Quick Calc
Fitur Quick Calc memudahkan pengguna melakukan perhitungan matematika langsung di dalam ZWCAD, baik untuk hitungan sederhana maupun scientific calculator.
Kesimpulan
Memahami Workspace ZWCAD 2024 adalah langkah awal sebelum memaksimalkan software ini. Dengan mengenal fungsi File Tab, Ribbon, Drawing Area, Command Line, Properties, dan Quick Calc, pengguna akan lebih mudah dalam membuat maupun mengedit gambar teknik.
Jika Anda baru mulai belajar, fokuslah pada Command, Drawing Area, dan Properties sebagai fondasi utama, kemudian lanjutkan ke pengaturan workspace sesuai kebutuhan.
